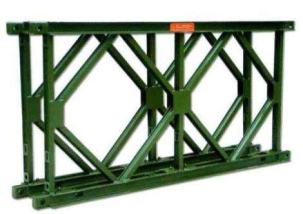

贝雷架及其组成部分

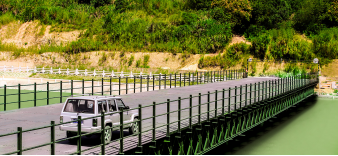

“贝雷架”又称贝雷片,贝雷梁或桁架，应用于国防战备、交通工程、市政水利工程，是我国应用最为广泛的组装式承重构件。具有结构简单、运输方便、架设快捷、载重量大、互换性好、适应性强的特点。

它的组成部分有哪些呢？

1.桁架连接销及保险销

  由上、下弦杆、竖杆及斜杆焊接而成,上下弦杆的端部有阴阳接头，接头上有桁架连接销孔。桁架的弦杆由两根10号槽钢(背靠背)组合而成，在下弦杆上，焊有多块带圆孔的钢板，在上、下弦杆内有供与加强弦杆和双层桁架连接的螺栓孔，在上弦杆内还有供连接支撑架用的四个螺栓孔，其中间的两个孔是供双排或多排桁架同节间连接用的，靠两端的两个孔是跨节间连接用的。多排桁架作梁或柱使用时，必须用支撑架加固上下两节桁架的接合部。

2.加强弦杆

  一根加强弦杆重两根弦杆螺栓与桁架弦杆相连。

3.弦杆螺杆

  用以加强弦杆与桁架间的连接栓规格杆螺栓M36×18，材质为16Mn,抗剪力为150KN,拉力为80KN。

4.桁架螺栓

  用以上下层桁架的连接，比弦杆螺栓长，它的构造均与弦杆螺栓相同 。
